Импульсная аэроэлектроразведочная система нового поколения HorizondEM представляет собой современную модификацию индуктивной аэроэлектроразведки, реализующей метод переходных процессов.
Преимущества системы
-
Низкий уровень собственных шумов
-
Возможность изменения основных параметров системы
-
Запись "сырого" потока для последующей обработки
-
Высокая разрешающая способность как в плане, так и по глубине
Основные характеристики
-
дипольный момент – от 50 000 до 500 000 Ам2;
-
частота генератора – 12.5 - 75 Гц;
-
форма импульса – трапециевидная;
-
продолжительность импульса – 3 - 15 мс;
-
измеряемые компоненты электромагнитного поля – X, Y, Z;
-
геометрия установки – соосная;
-
количество импульсов в полупериод – 1 или 2.
-

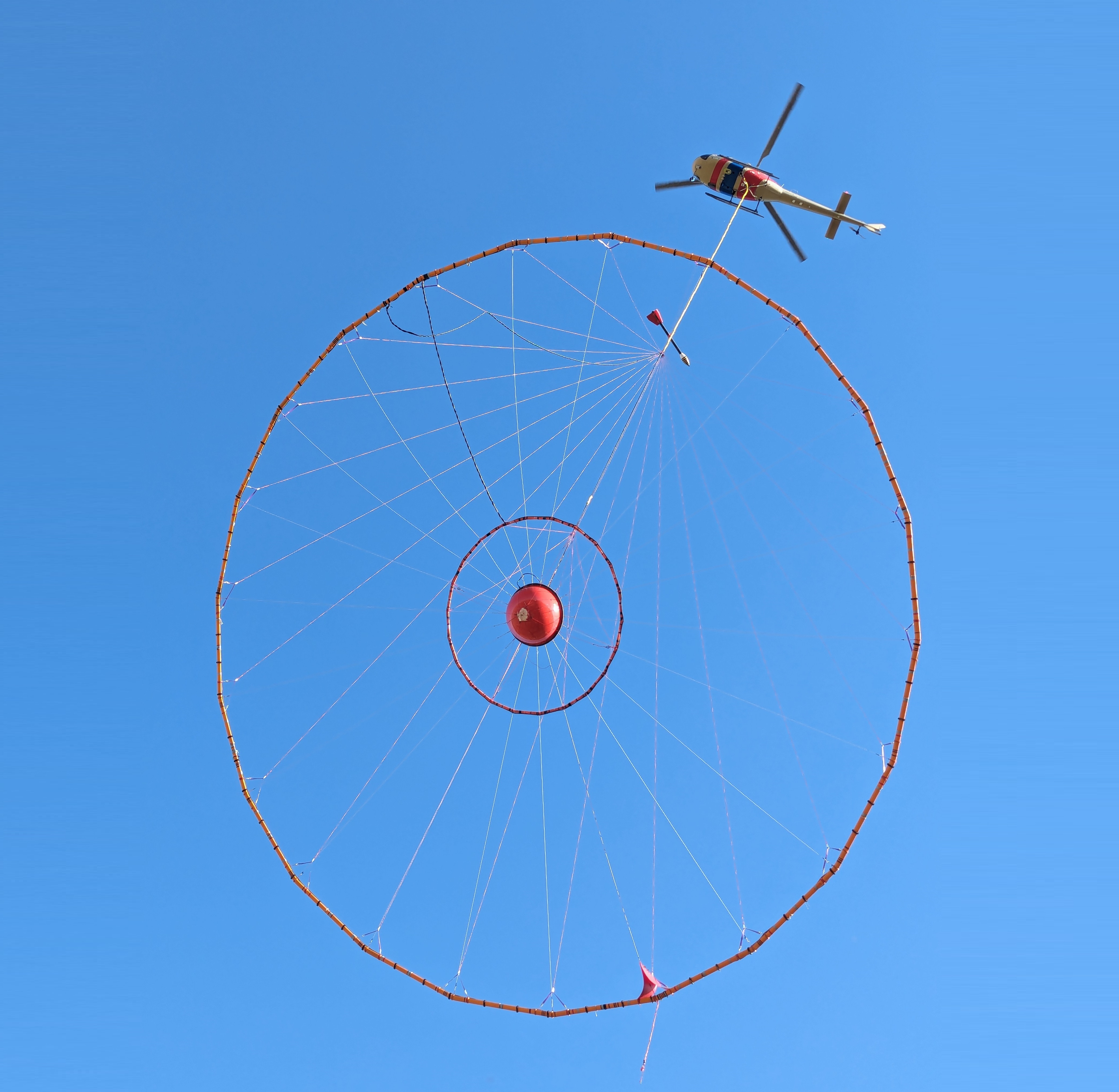

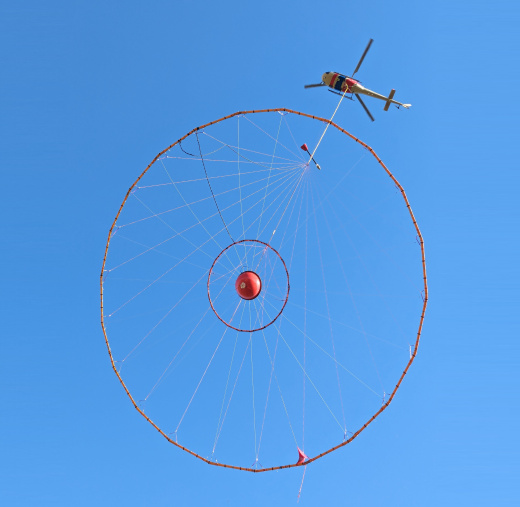

Подвесная платформа с генераторной петлей и приемником
-
Трос-кабель
-
Гондола для датчика магнитометра
-
Радиовысотомер
-
ГНСС-антенна
-
Блок распределения питания
-
Бортовой компьютер (промышленный ноутбук)
-
Стойка оператора
-
Комплект соединительных кабелей
-
Бортовая программа BortBiz

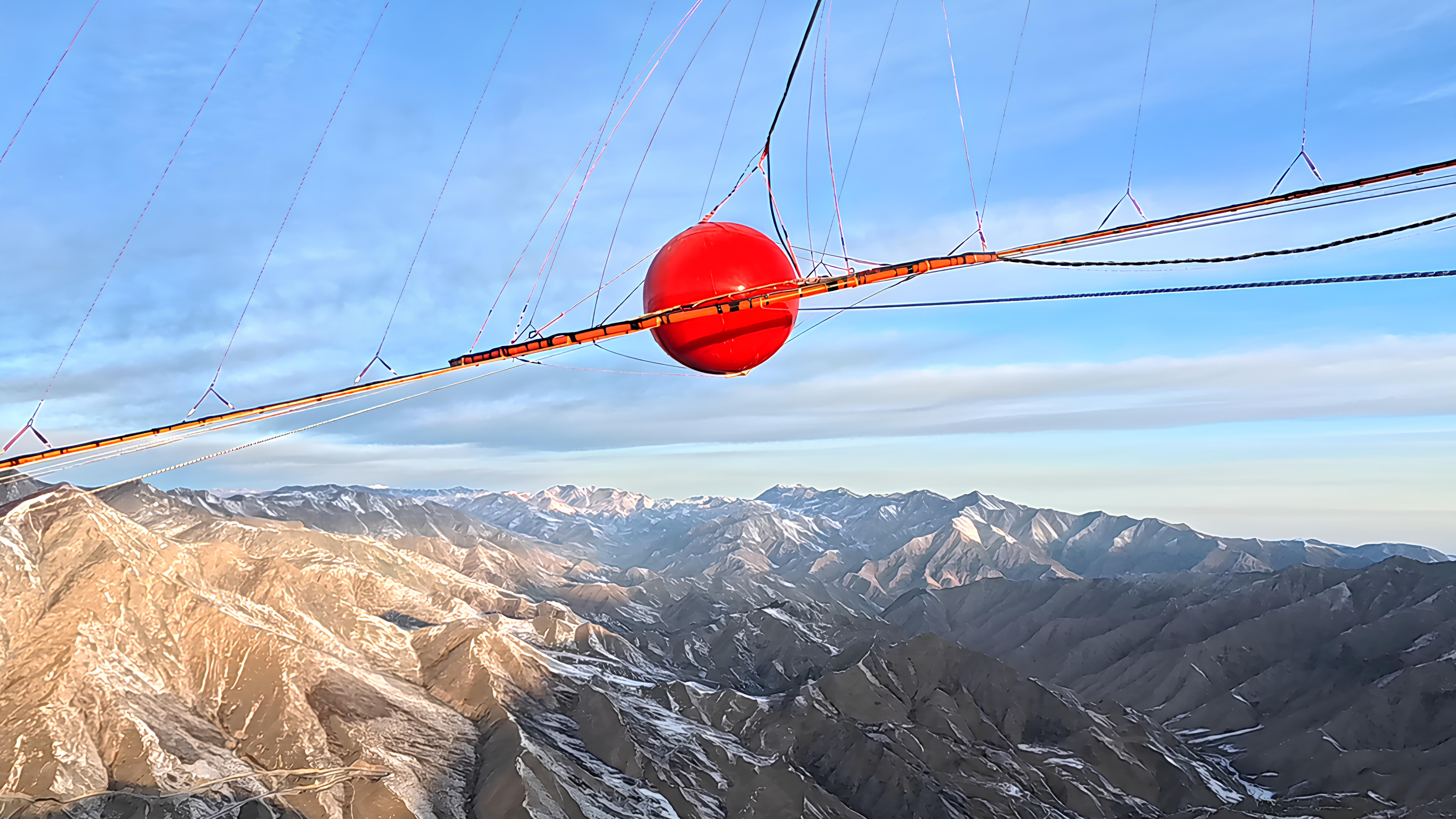

В качестве источника поля используется закрепленная на подвесной платформе горизонтальная многовитковая петля (вертикальный магнитный диполь). Измерение трех компонент вторичного электромагнитного поля осуществляются приемными рамками, представляющими собой многовитковые катушки, оси чувствительности которых образуют ортогональную систему. Приемник расположен в специальном боксе в центре петли, где он закреплен на демпфирующем подвесе, чтобы исключить высокочастотный шум и стабилизировать его при резких изменениях курса.
Система HorizondEM характеризуется низким уровнем собственных шумов, что позволяет повысить чувствительность системы к слабоконтрастным объектам. Ее отличительной особенностью также является возможностью настройки основных параметров системы (базовая частота генератора, продолжительность импульса, дипольный момент) под конкретные геологические задачи.
Значительный дипольный момент, низкая базовая частота и большая продолжительность импульса позволяет достигать глубинности исследований до 500 м.
Обработка данных выполняется в оригинальной программе HorizondProcessing. Программа позволяет выполнять различную фильтрацию данных. Полная запись первичных сигналов с частотой 1.25 MHz дает возможность проводить обработку как во временной, так и в частотной области.
